Описание товара

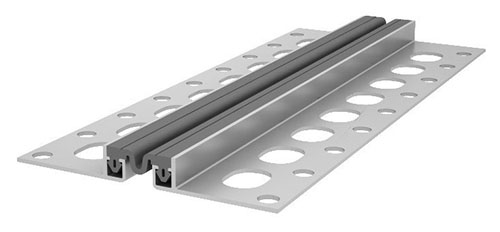

Деформационный шов типа ДШМ-15 УГЛ используется для стыков горизонтальных и вертикальных поверхностей. Монтаж направляющих производится закладным способом в слой плиточного клея толщиной не менее 15 мм.
Угловое дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине, благодаря особенностям крепёжного узла компенсатора видимая часть профильной конструкции минимальна.
Данный вид является нагружаемым, но подходит для участков исключительно со слабой пешеходной эксплуатационной нагрузкой и только для применения внутри помещения.
Прямое назначение ДШМ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Прижимные планки выполнены из алюминия.
Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).
Особенности и возможности изделия:
- Высокая эластичность компенсатора
- Химическая стойкость
- Стойкость к моющим средствам
- Простота замены компенсатора при его естественном износе
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
| Устройство |
Компенсатор |
Перемещение, мм |
Размеры, мм |
Нагрузка, МПа |
| сжатие, мм |
растяжение, мм |
вертикальный сдвиг, мм |
А(ширина шва, мм) |
В (ширина вставки, мм) |
C (ширина профиля, мм) |
ДШМ-15/015
ДШМ-15-УГЛ/025 |
В0-032 |
2 |
2 |
4 |
15
25 |
35 |
126
80 |
0,20 |
| В1-032 |
5 |
5 |
4 |
| В2-032 |
1 |
2 |
4 |
ДШМ-15/020
ДШМ-15-УГЛ/030 |
В0-038 |
5 |
5 |
6 |
20
30 |
40 |
131
85 |
0,20 |
| В1-038 |
6 |
6 |
6 |
| В2-038 |
2 |
2 |
6 |
ДШМ-15/030
ДШМ-15-УГЛ/040 |
В0-049 |
9 |
9 |
8 |
30
40 |
50 |
141
95 |
0,20 |
| В1-049 |
10 |
10 |
8 |
| В2-049 |
2 |
3 |
8 |
