Наименование
|
Диаметр,
DN мм
|
Пропускная
способность,
л/с
|
Допустимая
нагрузка,
кг
|
Вес,
гр.
|
HL310NHG
|
50
75
110
|
0,67
|
1500
|
3486
|
Назначение:
Трап предназначен для установки во внутренних помещениях и отвода в канализацию сточных вод с уровня пола и гидроизоляции.
Описание:

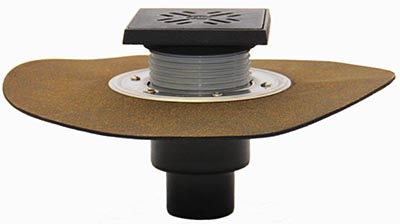

Трап с вертикальным выпуском DN50/75/110, корпусом с гидроизоляционным полимербитумным полотном, с надставным элементом из ПП с подрамником из чугуна и решеткой из чугуна, с гидрозатвором 50 мм.
Комплектация:
1. Корпус трапа из ПЭ с фартуком из полимербитумного полотна Ø420 мм, и вертикальным выпуском DN50/75/110.
2. Плоский листвоуловитель HL181.
3. Надставной элемент из ПП, с подрамником из чугуна 150х150 мм, с гидрозатвором из ПП.
4. Решетка 137х137 мм из чугуна.
Технические характеристики:
Присоединительные размеры - DN50/75/110
Пропускная способность - 0,67 л/с
Вес - 3 486 г
Максимальная разрешенная нагрузка - до 1,5т.
Температура отводимой жидкости - до 85ºС(*)
Срок службы - не менее 50 лет
(*) Трап HL310NHG позволяет отводить в канализацию стоки с температурой до 100ºС, при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости с температурой не более 100ºС). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как основной рабочий элемент трапа – сифон выполнен из полипропилена (рабочая температура которого не должна превышать 100°С). В этом случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа исполняет роль несущего силового элемента), она не должна превышать 750 кг.
Особенности монтажа:
1. Корпус трапа устанавливается на несущую конструкцию.
2. Слой гидроизоляции – наплавляемый материал на битумной основе сваривается пламенем пропановой горелки или горячим воздухом с гидроизоляционным «фартуком» корпуса трапа с перехлестом 100-150 мм.
3. Высота надставного элемента трапа регулируется от 32 до 73 мм (подрезается по высоте стяжки). При необходимости увеличить высоту применяются удлинители HL340N.
4. Выпускной патрубок трапа HL310NHG предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь, например, DN50 – HL9/50, DN75 – HL9/7, DN110 – HL9/1 и т.п.
5. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается плоский листвоуловитель (идёт в комплекте). Перед установкой надставного элемента, который подрезается в зависимости от необходимой высоты, он удаляется. Подрезать корпус нельзя! Это приведёт к снижению пропускной способности трапа.
После завершения монтажных работ в надставной элемент устанавливается гидрозатвор, а затем чугунная решетка.
Материал составных частей
|
Решетка
|
чугун
|
|
Сифон
|
полипропилен
|
|
Подрамник
|
чугун
|
|
Надставной элемент
|
полипропилен
|
|
Корпус
|
полиэтилен
полимербитумное полотно
|
